Stutt kynning

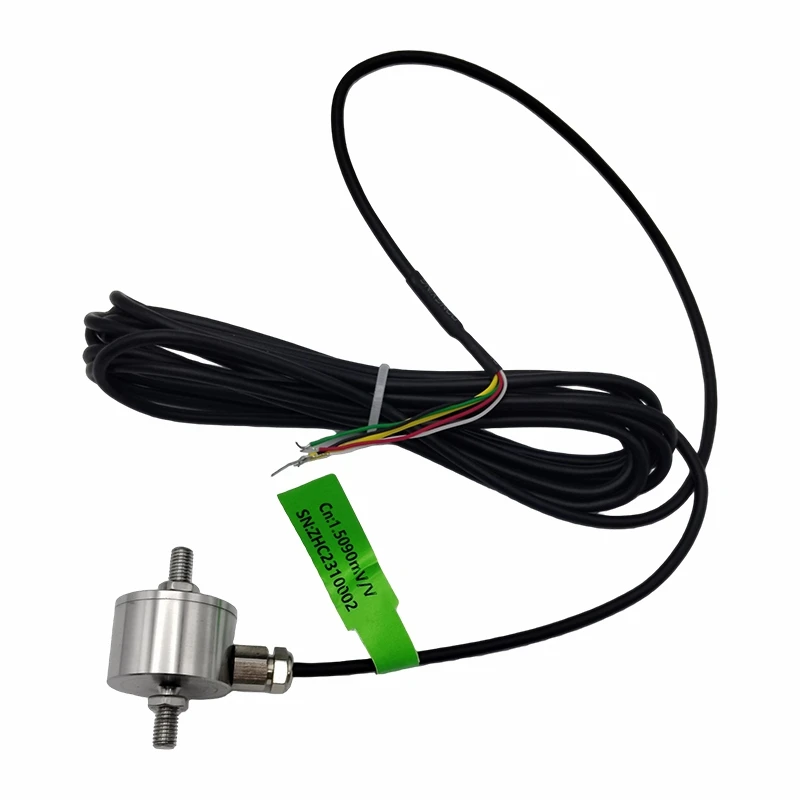

Örsmái hleðsluklefinn er einstaklega lítill vigtarnemi sem er smíðaður fyrir mikla-nákvæmni kraftmælingu í mjög lokuðu umhverfi.
Eiginleiki
1. Örlítið hleðsluklefi er með ofur-lítil formstuðli sem gerir kleift að dreifa í ör-vélrænum samsetningum.
2. Fljótur viðbragðstími hentugur fyrir kraftmikið eftirlit með krafti.
3. Pínulítill hleðsluklefi er lítill orkunotkun, tilvalinn fyrir rafhlöðu-knúinn eða flytjanlegan búnað.
Kjarnaforskrift
| Hleðslusvið | 500N-50KN |
| Málúttak (mV/V) | 1,5± 20% mV/V |
| Alhliða villa | ±0,1%FS |
| Inntaks-/úttaksviðnám (Ω) | 700~1100/700~1100 |
| Lengd vírforskriftar | Φ3 X 3M Eða sérsniðin eftir beiðni |
| Raflagnaraðferð | Rauður --------Excitation+ Svartur--------Örvun- Grænt-----Signal+ Hvítt -------merki- |
Umsókn
Gerð ZH-WC201Detail Specification
|
Getu |
500N-50KN |
Efni |
Ryðfrítt stál |
|
Málúttak (mV/V) |
1.5± 20% |
Ó-línuleiki |
±0,1%FS |
|
Hysteresis |
±0,1%FS |
Endurtekningarhæfni |
±0,1%FS |
|
Skrið (30 mín) |
±0,1%FS |
Núll jafnvægi |
± 2,00%FS |
|
Hitaáhrif á núll |
±0,05%FS/ 10 gráður |
Hitastig áhrif á framleiðsla |
±0,05%FS/ 10 gráður |
|
Inntaksviðnám (Ω) |
700~1100 |
Úttaksviðnám (Ω) |
700~1100 |
|
Einangrunarþol |
Stærra en eða jafnt og 5000MΩ |
Örvunarspenna |
5V-10V(DC) |
|
Uppbót hitastigssvið |
- 10~+50 gráðu |
Rekstrarhitasvið |
-20~+60 gráður |
|
Leyfilegt ofhleðsla |
120%FS |
Brotandi hleðsla |
200% FS |
|
Kapall |
Φ3 X 3M Eða sérsniðin eftir beiðni |
Litakóði snúru |
Inntak: rautt+svart- Úttak: grænt+ hvítt- |
Útlínur skýringarmynd
Sérstök stærðartöflu
|
Málhleðsla (N/KN) |
A |
B |
C |
E |
F |
G |
M |
R |
Z |
|
500N-1KN |
26 |
44.5 |
18.5 |
13 |
9.9 |
13.5 |
M5 |
20 |
2.7 |
|
2KN-20KN |
26 |
60 |
27.5 |
21 |
16 |
21 |
M10 |
40 |
5 |
|
50KN |
46 |
84 |
40 |
28 |
21.5 |
28 |
M16*1.5 |
80 |
8 |
